8. Configuração
8.1. Estrutura do menu e parâmetros configuráveis
Depois de instalar e configurar a ligação de Internet (se for necessário), navegue pelo menu para configurar o CCGX:
Item | Defeito | Descrição |
---|---|---|
Geral | ||
Nível de acesso | Utilizador e instalador | Defina isto como «Utilizador» para prevenir modificações acidentais e indesejadas da configuração. O instalador dispõe de privilégios adicionais e após alterar a predefinição requer uma senha. A senha está disponível no seu distribuidor. |
Assistência remota | Não | Não / Sim - Ative isto para permitir que os técnicos da Victron acedam ao seu sistema em caso de problemas. |
Reiniciar? | Reinicia o dispositivo GX | |
Alarme sonoro | Sim | Quando houver um alarme na CCGX ou num produto conectado, o CCGX emite um bipe, exceto se esta definição estiver em Desligado. |
Modo de demonstração | Desativado | Demonstra o produto e as funções de instalação a um cliente ou numa exposição. Este modo de simulação vai possibilitar uma melhor compreensão sem alterar (ainda) quaisquer configurações. Isto irá adicionar dispositivos simulados a uma instalação VRM. Estão disponíveis demonstrações para ESS, Embarcações e Autocaravanas. |
Firmware - Ler a descrição completa da função | ||
Versão de firmware | x.xx | Visualiza a versão do firmware instalado atualmente |
Data / hora de compilação | xxx | Indica o número da versão compilada. |
NotaPara a maioria das aplicações do sistema, recomendamos que mantenha as atualizações automáticas desativadas, bem como a predefinição de fábrica. Em alternativa, atualize o sistema numa altura conveniente; quando as pessoas estiverem na instalação e preparadas para retornar a um sistema anterior e/ou para resolver os eventuais problemas. | ||
Atualizações online: Atualização automática | Verificar apenas | Se estiver Ativado, o dispositivo GX comprovará no servidor se existe uma versão nova disponível. É possível definir como desativado ou atualização automática. |
Atualizações online: atualizar feed | Última versão | Utilize as definições por defeito exceto se quiser participar nas versões de teste. Os sistemas para utilizadores finais devem obviamente ser definidos como «Última versão». |
Atualizações online: Tipo de imagem | Normal | Escolha entre imagem Normal e Grande. A imagem grande adiciona Node-RED e a funcionalidade Signal K-Server à imagem. |
Atualizações online: Verificar as atualizações | Carregue para verificar | Clique ou carregue na barra de espaço para verificar se está disponível uma nova atualização de firmware. |
Instalar firmware de SD/USB | Utilize este menu para instalar uma nova versão a partir de um cartão microSD ou pen USB. Introduza o cartão ou a pen com o ficheiro do novo firmware .swu. | |
Firmware em backup guardado | Com esta função, pode voltar à versão de firmware instalada anteriormente. | |
Data e Hora | ||
Data/Hora (UTC) | Automático da Internet | - |
Data/Hora local | Automático da Internet | Com a ligação à Internet, a hora será sincronizada de forma automática, independentemente desta definição. Altere a definição para a Introdução Manual para acertar a hora quando não houver uma ligação de Internet. |
Fuso horário | Selecione o fuso horário local correto. | |
Consola Remota - Ler a descrição completa da função | ||
Desativar verificação da senha | A autenticação da senha não é necessária para aceder à Consola Remota. | |
Ativar verificação da senha | Escolha a senha para permitir o acesso à Consola Remota. | |
Ativar VRM | Não | Não / Sim - Ativar o VRM permite uma ligação ao CCGX de qualquer local por meio do portal VRM. Consulte também a Resolução de Problemas da Consola Remota no VRM |
Consola Remota em VRM - Estado | - | Mostra o estado da ligação na função de Consola Remota VRM: Online, Offline, Desativada. |
Ativar LAN | Não | Não / Sim - A ativação permite fazer uma ligação direta ao CCGX introduzindo o endereço IP ou Venus.local num navegador de Internet ou na VictronConnect se estiver ligada à mesma rede. Ative esta função apenas em redes fiáveis. Desative primeiro a verificação ou a definição da senha. |

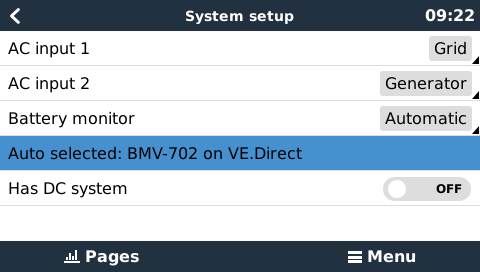

Configuração do Sistema | ||
Nome de sistema | Automático | Selecionar o nome do sistema - predefinições ou definido pelo utilizador |
Entrada CA 1 | Gerador | Selecionar Não disponível, Energia de Gerador, Rede Elétrica ou Cais. É necessária uma configuração adicional para completar a instalação destas opções. |
Entrada CA 2 | Rede Elétrica | As mesmas opções que acima. |
Monitor para falha de rede | Desativado | Monitoriza a perda de entrada CA e emite um alarme em caso de deteção. O alarme é desativado quando a entrada CA for reconectada. |

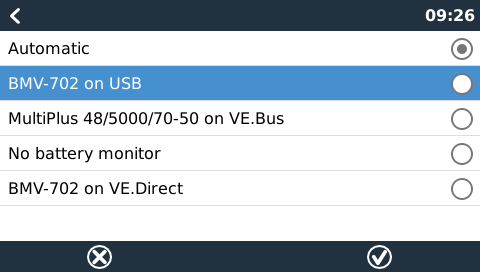

Monitor de bateria | Automático | Selecione a fonte de SoC. Esta função é útil quando existir mais de um BMV. Opções: Automático, Sem Monitor de Bateria e Fontes de Monitor de Bateria disponíveis. Para obter mais detalhes, consulte Estado de carga da bateria (SoC). |
Tem sistema CC | Desativado | Ative para barcos, veículos e instalações com cargas e carregadores CC, para além dos carregadores Multi e MPPT. Isto não será aplicável à maior parte das instalações autónomas e qualquer discrepância entre a corrente CC medida pelo Multi e pelo BMV será atribuída a um «sistema CC». Isto pode ser ativado a partir de um alternador ou desativado de uma bomba, por exemplo. Um valor positivo indica o consumo. Um valor negativo indica o carregamento, por exemplo, por um alternador. Lembre-se de que o valor mostrado será sempre uma aproximação e afetado pela variação numa taxa de amostragem entre os elementos do sistema. |
Configuração da aplicação Marine MFD | Não ativado | Configura as baterias que quer visualizar na MFD e com que nome. |
Estado do sistema | Ligar/Desligar | Os parâmetros seguintes são somente sinalizadores do diagnóstico. Consulte a secção do Menu Estado do Sistema Sincronizar o SoC do VE.bus com a bateria Utilizar a corrente do carregador solar para melhorar o SoC do VE.Bus Controlo da tensão do carregador solar Controlo da corrente do carregador solar Controlo BMS |
DVCC | Desativado | Ativar a DVCC altera um dispositivo GX de um monitor passivo para um controlador ativo. A definição por defeito é Não, exceto se uma bateria gerida por BMS-Can compatível estiver ligada, então a definição está feita e bloqueada com as especificações do fabricante. |
Limite de Corrente de Carga | Desativado | Definição da corrente de carga máxima no sistema configurável pelo utilizador em amperes. |
Limite da tensão de carga da bateria gerida | Desativado | Utilize apenas esta opção para baterias Pylontech 15s na compensação inicial. A utilização noutras finalidades pode ter efeitos indesejáveis. |
SVS - Sensor de tensão partilhado | Desativado | O dispositivo GX seleciona automaticamente a melhor medição de tensão disponível e partilha-a com os outros dispositivos ligados. |
STS - Sensor de temperatura partilhado | Desativado | O dispositivo GX envia a temperatura de bateria medida ao sistema de inversor/carregador, bem como a todos os carregadores solares conectados. |
Sensor de temperatura | Automático | Seleciona o sensor de temperatura para utilizar com a medição do sensor de temperatura partilhado. |
SCS - Sensor de corrente partilhado | Não | Comunica a corrente da bateria, conforme medido pelo monitor de bateria ligado ao dispositivo GX, a todos os carregadores solares conectados. |
BMS de controlo | Automático | Selecione o BMS que controla a bateria. |
Estado SCS | - | Indica se o SCS está ativado ou porque está desativado |
Visualização e idioma | ||
Brilho | Configure o brilho de 0 % a 100 %. | |
Tempo para desligar ecrã | - | Defina o tempo para desligar o ecrã entre 10 s / 30 s - 1 min / 10 min / 30 min ou nunca |
Mostrar o resumo do barco e da caravana | Desativado | Ative para visualizar a página de vista geral móvel que foi criada para aplicações Marinhas e de Veículos Remotos. Esta vista geral proporciona um acesso direto ao limite de Corrente CA, bem como às definições Ligar/Desligar/Apenas carregador e ao controlo da bomba. Também visualiza até quatro níveis de depósito. |
Idioma | Inglês | Pode escolher entre inglês, neerlandês, chinês, alemão, espanhol, francês, italiano, sueco, turco e árabe, checo, dinamarquês, polaco, russo e árabe. |
Unidades | °C | As opções disponíveis são Celsius e Fahrenheit. Tenha em conta que esta definição não afeta a unidade da temperatura no portal VRM. |
Portal Online VRM - Ler a descrição completa da função | ||
Início de sessão ativado | Ativado | Ativar ou desativar o registo |
ID do Portal VRM | - | Utilize este valor ao registar o dispositivo GX no Portal VRM |
Intervalo de registo | 15 min | Pode definir entre um minuto e um dia. Escolha períodos mais longos em sistemas com uma ligação não fiável. Lembre-se de que esta definição não comunica problemas e alterações do estado (inicial → absorção) ao Portal VRM. Estes eventos iniciam uma transmissão imediata de todos os parâmetros. |
Utilizar uma ligação segura (HTTPS) | Sim | Encripta a comunicação entre o dispositivo GX e o servidor VRM |
Último contacto | - | Tempo desde o último contacto com o servidor VRM |
Erro de ligação | Sem erro | Visualizado se houver um erro nas comunicações VRM. Consulte mais detalhes na secção de resolução dos erros de VRM. |
Comunicação de duas vias VRM | Desativado | Ativar para VRM: VEConfigure remoto e VRM: Atualização remota do firmware |
Reiniciar dispositivo quando não houver contacto | Desativado | O dispositivo GX vai reiniciar-se para tentar corrigir um eventual problema de rede se a ligação da Internet se perder durante o período de atraso definido. |
Sem atraso do reinício do contacto (hh:mm) | 01:00 | Quanto tempo a unidade deve estar offline antes de ser reiniciada |
Localização de armazenagem | Armazenagem interna | Mostra se um dispositivo de armazenagem externo (p. ex., uma pen USB ou cartão microSD) está instalado ou se a armazenagem interna está a ser utilizada |
Espaço de disco livre | - | Quantidade de bytes disponíveis no dispositivo de armazenamento |
microSD/USB | - | Selecione para Ejetar em Segurança um dispositivo de armazenagem externo microSD ou USB (se estiver conectado) antes de o remover fisicamente. Caso contrário, pode ocorrer uma perda de dados. |
Registos guardados | - | Quantos registos são guardados localmente quando não houver ligação de Internet disponível. O dispositivo GX vai guardar os registos possíveis localmente e depois carregá-los quando a Internet voltar a estar disponível. |
Idade do registo mais antigo | - | Se a Internet / VRM não estiver disponível, então vai indicar o registo mais antigo guardado no dispositivo GX. |
ESS - Um sistema de armazenagem de energia (ESS) é um tipo específico de sistema de energia que integra uma ligação à rede elétrica com um Carregador/Inversor Victron, dispositivo GX e um sistema de bateria. Ler a descrição completa da função. | ||
Modo | Otimizado (com BatteryLife) | Otimizado (com BatteryLife) e Otimizado (sem BatteryLife), Manter as baterias carregadas, Controlo externo |
Medidor de rede elétrica | - | Deixar no valor predefinido se o medidor de rede elétrica externo da Victron não estiver instalado. |
Saída CA do inversor em utilização | Ativado | Definir esta função como «Não» oculta o gráfico de saída CA no painel de vista geral. |
Autoconsumo da bateria | Todas as cargas do sistema | Esta definição permite que o ESS utilize unicamente a energia da bateria para as cargas essenciais. As opções são "Todas as cargas do sistema" ou "Apenas cargas críticas". «Saída CA do inversor em utilização» deve estar ativada para que esta opção seja apresentada. |
Regulação multifase | - | Utilize a função de compensação de Fase em sistemas com uma ligação trifásica à rede elétrica pública. |
SoC mínimo (exceto em falha de rede) | 10 % | Limite de SoC mínimo configurável. O ESS vai alimentar cargas a partir da rede elétrica quando o SoC diminuir até ao valor definido, exceto quando a rede elétrica pública apresentar uma falha e o sistema estiver no modo de Inversor. |
Limite SoC ativo | 10 % | Utilize esta configuração para ver o nível atual de estado da carga do BatteryLife. |
Corte de picos (Peak shaving) | Acima do SoC mínimo apenas | Acima do SoC mínimo apenas, sempre |
Estado BatteryLife | Autoconsumo | Autoconsumo, Descarga desativada, Carregamento lento, Sustentar, Recarregar |
Limite da potência do inversor | Desativado | Limita a energia retirada pelo Multi, isto é, a energia a ser invertida de CC para CA, |
Referência da rede elétrica | 50 W | Com um ponto de definição da rede elétrica superior, pode proporcionar ao sistema um pouco de «folga» para não injetar demasiada energia na rede em caso de variações repentinas da carga. |
Injeção na rede elétrica | - | Definir e limitar a injeção na rede elétrica: Injeção do excesso PV acoplado a CA, injeção do excesso PV acoplado a CC, limite de injeção do sistema |
Níveis de carregamento programado | Inativo | Permite configurar até cinco períodos programados, durante os quais o sistema retirará energia da rede elétrica para carregar a bateria. |
Medidores de energia - Ler a descrição completa da função | ||
Função | Medidor de rede elétrica | Medidor da Rede Elétrica, Inversor PV, Gerador, Medidor CA |
Tipo de fase | Monofásico | Multi- ou monofásico |
Inversores PV - Ler a descrição completa da função | ||
Inversores: | - | Mostra os inversores PV CA conectados |
Inv: Posição | Entrada CA 1 | Entrada CA 1, entrada CA 2, saída CA |
Inv: Fase | L1 | |
Inv: Mostrar | Sim | |
Localizar inversores PV | - | Procura os inversores PV disponíveis |
Detetar endereços IP | - | Mostra o endereço IP dos inversores PV que foram detetados |
Adicionar endereço IP manualmente | - | Se um inversor tiver um endereço IP atribuído manualmente, pode adicioná-lo diretamente aqui. |
Localização automática | Ativado | Esta função vai continuar a procurar inversores, o que pode ser útil se utilizar um endereço IP atribuído por DHCP passível de alteração. |
Sensores sem fios CA | ||
Selecione a posição de cada sensor CA (inversor PV na entrada CA 1, 2 ou na saída CA). Mais informação sobre os sensores CA sem fios. | ||
Dispositivos Modbus TCP/UDP | ||
Localização automática | Ativado | Analisa automaticamente os dispositivos Modbus TCP/ TCP |
Analisar dispositivos | - | Desencadeia manualmente uma análise dos dispositivos Modbus TCP/ UDP |
Dispositivos guardados | - | Visualiza uma lista de dispositivos Modbus TCP/UDP encontrados e os respetivos endereços IP |
Dispositivos detetados | Desativado | Visualiza uma lista de dispositivos Modbus TCP/UDP detetados. Utilize este menu para ativar os dispositivos. |
Ethernet - Ler a descrição completa da função | ||
Estado | Desconectado | O estado está desconectado, a ligar ou ligado |
Endereço MAC | - | |
Configuração IP | Automático | Opções: Alocação automática (DHCP) e manual de endereços IP |
Endereço IP | - | |
Netmask | - | |
Gateway | - | |
Servidor DNS | - | |
Endereço de IP local-ligação | - | |
Criar ponto de acesso | Ativado | Desativa o ponto de acesso WiFi interno |
Redes WiFi | - | Apresenta uma lista das redes WiFi disponíveis e/ou da rede à qual o dispositivo GX está ligado |
Nome | - | SSID da rede WiFi |
Estado | Ligado | |
Esquecer rede | - | Carregue em «esquecer» a rede se quiser ligar-se a uma rede diferente ou solucionar problemas |
Intensidade do sinal | % | |
Endereço MAC | - | |
Configuração IP | Automático | Opções: Alocação automática (DHCP) e manual de endereços IP |
Endereço IP | - | |
Netmask | - | |
Gateway | - | |
Servidor DNS | - | |
Modem GSM - Ler a descrição completa da função | ||
Informação GPS | - | Estado, Latitude, Longitude, Velocidade, Rota, Altitude, Número de satélites |
Dispositivo | - | Apresenta informações relacionadas com o dispositivo para um diagnóstico |
Formato | DDD.DDDDD° | Selecione a visualização entre graus decimais, graus e minutos decimais ou graus, minutos e segundos |
Unidade de velocidade | km/h | Selecione entre km/h, metros por segundo, milhas por hora ou nós. |
Ligar / desligar alternador - Ler a descrição completa da função | ||
Estado | Parado | Mostra o estado do gerador. Mensagens de estado possíveis: Desligado, aquecimento, iniciado manualmente, funcionamento por condição, arrefecimento, a desligar |
Erro | Sem erro | Indica que existe um erro (p. ex., o gerador deve estar a funcionar, mas não foi detetada nenhuma entrada CA) |
Tempo de funcionamento | hh:mm | O tempo que o gerador está a funcionar desde o arranque. |
Tempo de funcionamento total | hh:mm | O tempo total que o gerador está a funcionar desde o reinício. |
Tempo para a manutenção | hh | Horas restantes até à próxima manutenção. |
Tempo para o próximo teste de funcionamento | hh:mm | Se estiver programado um funcionamento periódico, este contador vai indicar em dias e horas quanto tempo falta. |
Funcionalidade de início automático | Desativado | Ativar ou Desativar as funções de Início Automático, pode ser configurado no menu Gerador → Definições → Condições |
Início Manual | - | Iniciar gerador, Funcionar durante hh:mm |
Tempo de funcionamento diário | - | O submenu indica o tempo diário de funcionamento do gerador (minutos) nos 30 dias anteriores. |
Ligar/desligar Gerador → Definições | ||
Ligar/desligar Gerador → Definições → Condições | ||
Na perda de comunicação | Parar gerador | Parar, Iniciar, Manter o gerador a funcionar |
Parar o gerador quando a entrada AC estiver disponível | Desativado | Esta opção é ideal para sistemas de reserva quando um Quattro dispuser de energia da rede elétrica ligada a uma entrada e de um gerador ligado à outra entrada. Com esta opção ativada, o gerador deixa de funcionar logo que a rede elétrica volte a estar disponível. |
SoC da bateria | Não | Utilizar o valor SoC da bateria para iniciar/parar - Não / Sim Iniciar quando SoC for inferior a - % Valor para iniciar durante o horário sem ruído - % (para desativar o horário sem ruído programado quando for absolutamente necessário) Parar quando o SoC da bateria for maior que - % Valor para parar durante o horário sem ruído - % (permite um tempo de funcionamento inferior durante o horário sem ruído, depois de o sistema recuperar) |
Corrente da bateria Tensão da bateria Saída CA | Não | Utilizar valor para iniciar/parar - Não / Sim Iniciar quando o valor for maior que - A / V / W Valor para iniciar durante o horário sem ruído - A / V / W (para desativar o horário sem ruído programado quando for absolutamente necessário) Iniciar depois de a condição ter sido atingida durante - s (para permitir que os picos momentâneos passem sem ativar o início) Parar quando o valor for menor que - A / V / W Valor para parar durante o horário sem ruído - A / V / W (permite um tempo de funcionamento inferior durante o horário sem ruído, depois de o sistema recuperar) Parar depois de a condição ter sido atingida durante - s (para permitir que as quebras momentâneas passem sem parar o gerador) |
Temperatura elevada do inversor Sobrecarga do inversor | Não | Aviso do valor de início - Não / Sim Iniciar quando aviso estiver ativo durante - s (para permitir que os picos momentâneos passem sem ativar o início) Depois de confirmar o aviso parar após - s (para permitir que as quebras momentâneas passem sem parar o gerador) |
Ligar/desligar Gerador → Definições → Condições → Funcionamento periódico | ||
Funcionamento periódico | Não | Ativar - Não / Sim Intervalo de funcionamento Avançar funcionamento se estiver a funcionar durante Data de início do intervalo de funcionamento Hora de início Duração do funcionamento (hh:mm) Funcionar até a bateria estar completamente carregada |
Ligar/desligar Gerador → Definições | ||
Tempo de funcionamento mínimo | 0 | O número mínimo de minutos que o gerador vai funcionar depois de arrancar, mesmo com condições de paragem. |
Tempo de aquecimento | 0 | Permite definir um tempo configurável para que o gerador aqueça ou arrefeça através do controlo do relé, enquanto o relé de entrada de CA está aberto e o inversor/carregador não está ligado ao mesmo. |
Tempo de arrefecimento | 0 | |
Detetar gerador na entrada CA | Não | Não / Sim - Um alarme será ativado quando não for detetada energia do gerador na entrada do inversor CA. Certifique-se de que a entrada CA correta está definida no gerador na página de configuração do sistema. |
Alarme quando o gerador não estiver no modo de arranque automático | Desativado | Se esta opção estiver ativada, será desencadeado um alarme quando a função de arranque automático estiver desativada durante mais de 10 min. |
Horário sem ruído | 0 | O horário sem ruído impedirá que as condições de funcionamento normais iniciem o gerador. É possível, em algumas definições, desativar os valores específicos do horário sem ruído (uma ativação com uma tensão de bateria extremamente baixa para impedir o desligamento de um sistema, por exemplo). |
Tempo de funcionamento e manutenção | Submenu | Este é o menu de manutenção que permite reiniciar o contador de tempo de funcionamento diário e o temporizador de manutenção e definir as horas do intervalo de manutenção. |
Reiniciar os contadores do tempo de funcionamento diário | Uma opção para reiniciar os contadores do tempo de funcionamento do gerador, por exemplo, se forem utilizados na assistência ou se o gerador for substituído ou submetido a uma grande reparação. | |
Tempo de funcionamento total do gerador (horas) | O tempo total que o gerador está a funcionar desde que o contador foi reiniciado. | |
Intervalo de manutenção do gerador (horas) | Introduza aqui o intervalo de manutenção em horas. | |
Reiniciar o temporizador de manutenção | Carregue para reiniciar o temporizador de manutenção após a conclusão da manutenção. | |
Bomba do depósito - Configure o arranque e a paragem automática da bomba com base na informação do nível do depósito (emissor). Ligar / desligar automático da bomba com Color Control GX. | ||
Estado da bomba | - | Indica se a bomba está a funcionar ou não |
Modo | Auto | As opções são Auto, Ligado e Desligado É a desativação manual para o nível de início e paragem quando um sensor de depósito for conectado. |
Sensor de Depósito | Automático | Seleciona o sensor de depósito utilizado para o ativador da bomba de depósito. «Nenhum sensor de depósito» será visualizado se não houver qualquer sensor de depósito ligado ou detetado. |
Nível de início | 50 % | O ponto de ativação do nível do depósito para iniciar a bomba do depósito (fechar o relé). |
Nível do depósito | 80 % | O ponto de ativação do nível do depósito para parar a bomba do depósito (abrir o relé). |
Relé | ||
Função | Relé de alarme | Selecione a função do relé. As funções possíveis são «Relé de alarme», «Ligar/desligar o gerador», «Bomba do depósito», «Temperatura» e «Manual». |
Polaridade | Normalmente aberto | Selecione a polaridade do relé na parte posterior do CCGX. «Normalmente aberto» ou «Normalmente fechado»'. Lembre-se de que a definição de Normalmente Fechado aumenta o consumo de energia do CCGX. Esta opção só está disponível na configuração como relé de alarme. |
Serviços | ||
Modbus TCP | Desligado | Esta configuração ativa o serviço ModbusTCP. Mais informação sobre o ModbusTCP neste documento e no livro branco de comunicações https://www.victronenergy.pt/upload/documents/Whitepaper-Data-communication-with-Victron-Energy-products_EN.pdf |
MQTT em LAN (SSL) | Ligado | Ativa o MQTT em LAN - Mais informação sobre o MQTT disponível na Comunidade Victron. |
MQTT em LAN (Plaintext) | Desligado | Esta definição deve ser ativada ao ligar a MFD Marinho |
Porta VE.Can | VE.Can | Perfil CAN-bus (Desativado, VE.Can e Lynx Ion BMS 250 kbit/s, VE.Can e Can-bus BMS 250 kbit/s, CAN-bus BMS 500 kbit/s, Oceanvolt 250 kbit/s, RV-C 250 kbit/s). Opções adicionais: Dispositivos, NMEA 2000-out, seletor do número de identidade único, Verificar números de ID único, Estado de Rede |
CAN-bus | Perfil CAN-bus, Enviar dados para VE.Can, número de dispositivo único para VE.Can, Verificar números únicos | |
E/S | ||
8.2. Estado da Carga (SoC) da bateria
8.2.1. Que dispositivo devo utilizar para calcular o SoC?
Existem três produtos que calculam o estado da carga (SoC). O CCGX não calcula o SoC, apenas consegue obtê-lo a partir dos dispositivos conectados. Os três produtos que calculam o SoC são:
Monitores de Bateria, como os BMV, SmartShunt, Lynx Shunt VE.Can, Lynx Smart BMS ou Lynx Ion BMS
Inversores/Carregadores Multi e Quattro
Baterias com monitor de bateria integrado e uma ligação (maioritariamente BMS-Can) ao CCGX.
Quando usar o quê?
Se tiver uma bateria com monitor de bateria integrado, como uma bateria BYD ou Freedomwon, é fácil, pois pode utilizá-la. Caso contrário, quando as opções dependerem do sistema:
Se o inversor/carregador Quattro ou MultiPlus for a única fonte de carregamento das baterias e o único consumo, então pode funcionar como um monitor de bateria básica, porque contabiliza o que entra e o que sai. Não é necessária uma bateria dedicada como o BMV.
Se os sistemas forem formados por um inversor/carregador, MPPT e um dispositivo GX, então também não é preciso adicionar um monitor de bateria dedicado.
Para quaisquer outros sistemas, como uma embarcação e um veículo com luzes CC e outras cargas, pode ser necessário um monitor de bateria específico.
8.2.2. As diferentes soluções explicadas em detalhe
Bateria e Multi ou Quattro (sistema de reserva típico)
Não é necessário nenhum monitor: o Multi ou Quatro é o único produto conectado à bateria e assume um controlo completo sobre todas as correntes de carga e descarga. Portanto, consegue calcular o próprio SoC correto.
Configuração:
Ative e configure o Monitor de Bateria no VEConfigure.
No CCGX, em Definições → Configuração de sistema, verifique o Monitor de Bateria selecionado. Deve ser configurado para o Multi ou Quattro.
Bateria com Multi ou Quattro e carregadores solares MPPT ou um EasySolar com dispositivo GX integrado
Não é necessário qualquer monitor de bateria, desde que todos os carregadores solares MPPT sejam produtos Victron e estejam conectados ao CCGX. O CCGX vai ler de forma contínua a corrente de carga atual de todos os carregadores solares e enviar o total ao Multi (ou Quattro), que depois utiliza esta informação para calcular o SoC.
Configuração:
Ative e configure o Monitor de Bateria no VEConfigure.
No CCGX, em Definições → Configuração de sistema, verifique o Monitor de Bateria selecionado. Deve ser o Multi ou Quattro.
No mesmo menu, certifique-se de que a opção «Usar corrente de carregador solar para melhorar SoC VE.Bus» está ativada. Lembre-se de que isto não é uma definição, apenas um indicador de um processo automático.
Esta função requer versões de firmware recentes nos Multi ou nos Quattro (402 mínimo) e no CCGX (pelo menos, v2.06).
Bateria com um monitor de bateria integrado
Nos casos em que o sistema incluir uma bateria com um monitor integrado e o cálculo do SoC, como muitas das baterias listadas aqui, não será preciso um monitor de bateria dedicado.
Configuração:
Conecte o cabo das comunicações de bateria ao CCGX de acordo com as instruções.
No CCGX, em Definições → Configuração do sistema, comprove se o Monitor de Bateria selecionado é a bateria.
Nota
A definição Monitor de Bateria em VEConfigure 3 é irrelevante. Nestes sistemas, alterar esta configuração não terá efeito no carregamento ou em quaisquer outros parâmetros neste sistema.
Outros sistemas
Quando houver vários carregadores ou cargas conectadas à bateria para além de apenas os Carregadores Solares MPPT ou Multi, é necessário um Monitor de Bateria dedicado. Os exemplos são:
Cargas domésticas em sistemas de Veículos e Marinhos.
Carregadores solares PWM
Carregadores CA, como Skylla-is, carregadores Phoenix, carregadores não Victron, etc.
Alternadores
Carregadores CC-CC
Turbinas eólicas
Turbinas hidráulicas
Se usar uma bateria com monitor integrado, conforme explicado em (3), então essa será o Monitor de Bateria dedicado. Consulte a secção (3). Caso contrário, instale um BMV, SmartShunt ou Lynx Shunt VE.Can.
Configuração:
Configure o monitor de bateria de acordo com a respetiva documentação.
No CCGX, em Definições → Configuração de sistema, verifique o Monitor de Bateria selecionado.
Deve ser o monitor de bateria BMV ou Lynx Shunt.
Concluído.
Nota
A definição Monitor de Bateria em VEConfigure 3 é irrelevante. Nestes sistemas, alterar esta configuração não terá efeito no carregamento ou em quaisquer outros parâmetros neste sistema.
8.2.3. Notas sobre o SoC
Lembre-se de que tudo isto pretende mostrar um estado da carga preciso ao utilizador, mais que ser necessário para um sistema eficiente. A percentagem SoC não é utilizada para carregar a bateria. No entanto, é solicitada quando for necessário realizar o arranque / paragem automática com base no SoC para um gerador.
Mais informação:
FAQ Portal VRM - diferença entre SoC BMV e SoC VE.Bus
Consulte a secção Parâmetros Configuráveis na seleção de Monitor de Bateria e com Sistema CC.
8.2.4. Selecionar a fonte de SoC.
(Definições → Configuração de Sistema → Monitor de Bateria)
Na imagem abaixo pode ver as escolhas possíveis para os valores SoC visualizados no ecrã Vista Geral principal. Escolha a fonte que quer visualizar no ecrã Vista Geral do seu CCGX.
Na mesma imagem pode escolher a definição Automática. Quando «automático» estiver selecionado, o ecrã de configuração do Sistema visualiza a imagem abaixo.
A função «Automático» utiliza a seguinte lógica:
Quando disponível, vai usar um Monitor de Bateria dedicado como o BMV, SmartShunt, Lynx BMS ou um Lynx Shunt VE.Can ou uma bateria com monitor integrado.
Quando houver mais de um conectado, vai utilizar um aleatório, embora seja possível selecionar um manualmente.
Quando não houver qualquer Monitor de Bateria dedicado, vai usar o SoC VE.Bus.
Quando devo usar a opção «Nenhum monitor de bateria»?:
Em sistemas em que:
Houver um Multi ou Quattro
Nenhum BMV ou outro monitor de bateria instalado
O sistema tem mais cargas CC ou outros carregadores conectados à mesma bateria, mas que não estão conectados ao CCGX.
Uma breve explicação: o SoC do VE.Bus determinado pelo Multi ou Quattro será incorreto na situação anterior, pois não leva em conta as correntes de carga e descarga das restantes cargas CC e dos carregadores não monitorizados.
8.2.5. Informação sobre o SoC VE.Bus
Quando o Inversor/Carregador estiver no carregamento inicial, o SoC não eleva o valor definido em VEConfigure para o parâmetro «Estado da carga quando o Carregamento Inicial terminar» no separador Geral; predefinido em 85 %. Num sistema com carregadores solares, certifique-se de que a tensão de absorção configurada no MPPT é ligeiramente superior à mesma definição no inversor/carregador. Este deve reconhecer que a tensão de bateria atingiu o nível de absorção. Caso contrário, o SoC fica na percentagem Fim de Carregamento Inicial mencionado previamente, predefinida em 85 %.
8.2.6. O menu Estado do Sistema
O menu Estado do Sistema (Definições → Configuração do Sistema → Estado do Sistema) contém sinalizadores que podem ser úteis para diagnosticar problemas. Aqui não é possível realizar configurações. O sinalizador On/Off (ligado/desligado) depende da configuração de um sistema e dos dispositivos que contém.
Os significados detalhados são:
Sincronizar o SoC do VE.bus com a bateria:
Se estiver ligado (on), indica que o monitor da bateria ativado no Multi/Quattro está a sincronizar o seu SoC com o de uma fonte melhor (um BMV ou BMS no sistema). O sistema faz isto automaticamente.
Utilizar a corrente do carregador solar para melhorar o SoC do VE.Bus:
Um sistema VE.Bus sem outro monitor da bateria (sem BMS, SmartShunt, bateria gerida), mas com carregadores solares, considera a corrente de carga solar e melhora o cálculo do SoC do monitor da bateria Multi/Quattro interno. O sistema faz isto automaticamente e indica que está ativo ao indicar On (ligado).
Controlar a tensão do carregador solar:
Se estiver ativado, indica que os carregadores solares não estão a seguir o próprio algoritmo de carga interno. Estão a obter um ponto de referência da tensão nalgum outro lugar. Quer
de uma bateria gerida ou
de um sistema ESS, obtêm-no a partir do Multi/Quattro.
Controlo da corrente do carregador solar:
Isto indica que o sistema limita a corrente dos carregadores solares. Na maioria dos casos, o dispositivo limitador é uma bateria gerida ou uma corrente de carga máxima definida pelo utilizador no menu DVCC.
Controlo BMS:
Indica que o BMS está a controlar o valor de referência da tensão de carga (e que não utiliza o valor definido para a absorção e a flutuação no carregador solar ou Multi/Quattro).
8.3. Personalizar o logótipo na página Embarcação e Caravana
É possível utilizar um logótipo personalizado na página Embarcação e Caravana.
Introduza o seguinte endereço no navegador de um dispositivo conectado à mesma rede; utilize este endereço como um modelo:http://venus.local/logo.php ou http://[ip-here]/logo.php (introduza o endereço IP entre os parênteses retos).
O endereço IP pode ser encontrado em Definições → Ethernet ou WiFi. Quando a página carregar, escolha um ficheiro de imagem do seu dispositivo. Reinicie o dispositivo GX.
8.4. Configuração do relé de temperatura
É possível configurar o Relé 1 e o Relé 2 integrados (se for aplicável) para uma ativação e desativação com base na temperatura.
Consulte a secção de Ligar Sensores de Temperatura para obter instruções de compatibilidade e ligação. Confirme se os sensores de temperatura estão ligados corretamente e a comunicar a temperatura na Lista de Dispositivos.
O relé de temperatura é controlado a partir do menu de Definições → Relé → Função (Relé 1/2) → Temperatura Depois de ativado, o menu das Regras de Controlo da Temperatura é apresentado no menu Relé e no interior dos sensores de temperatura detetados.
Cada sensor de temperatura pode ser utilizado para controlar o relé. Selecione o sensor de temperatura que pretende utilizar para controlar o relé. Os sensores de temperatura que não são utilizados apresentam «Sem ações». Neste menu pode ativar ou desativar o controlo do relé de temperatura para cada sensor de temperatura.
Os produtos GX com dois relés (Cerbo GX e Cerbo-S GX, Ekrano GX) permitem um único sensor de temperatura que controla ambos os relés. Também é possível ter um único relé controlado por vários sensores de temperatura diferentes. Por exemplo, um Cerbo GX com duas placas de aquecimento da bateria de lítio e apenas a utilizar ambas em simultâneo quando for necessário.
No menu Relé → Regras de controlo da temperatura → Sensor de temperatura
Ative a ativação do Relé com a temperatura
Atribua o controlo do relé ao Relé 1
Defina o valor de ativação para 5º
Defina o valor de desativação para 10º
Se for insuficiente para manter a temperatura da bateria acima de 5º, pode conectar também um segundo contactor do aquecedor ao Relé 2.
No menu aceda à condição 2
Atribua o controlo do relé ao Relé 2
Defina o valor de ativação para 4º
Defina o valor de desativação para 6º
Isto significa que o Relé 1 vai estar ativo se a temperatura da bateria cair para 5º. Se a temperatura continuar a diminuir de 5º para 4º, então o segundo elemento de aquecimento será acionado com o Relé 2. Se isto for suficiente para aumentar a temperatura para 6º, o Relé 2 vai ser desativado e o Relé 1 permanece ativo até que a temperatura da bateria atinja 10º.
Confirme se os contactos da cablagem física estão disponíveis para o Relé 1 em apenas Normalmente Aberto.
Cuidado
Observe as especificações para os limites de potência dos relés. Pode ser necessário ligar os aparelhos através de um contactor adicional, se os requisitos elétricos excederem a especificação do limite de potência do relé.
