Color Control GX Manual

Para que este documento não seja demasiado extenso, vamos denominar todos os Multis, Quattros e Inversores como produtos VE.Bus.

A versão mais antiga dos dispositivos VE.Bus que podem ser conectados usando os produtos: CCGX é 19xx111, em que os primeiros dois dígitos representam o microprocessador e os últimos três dígitos representam a versão de «firmware» VE.Bus.

Lembre-se de que, para os equipamentos Multi, Quattro e EasySolar, o Ligar/Desligar Remoto (cabeçalho na PCB de controlo do VE.Bus) não é possível em combinação com um CCGX. Deve existir uma ligação por um cabo entre o terminal esquerdo e central, como originalmente de fábrica. Se for necessário um interruptor cablado para desativar o sistema, utilize o Assistente de Comutação em Segurança em alternativa.

Esta limitação não se aplica à próxima geração de inversores/carregadores VE.Bus: quando utilizar um Multiplus-II, Quattro-II ou EasySolar-II, o conector do terminal de ativação/desativação remota *pode* ser utilizado em combinação com Color Control GX.

Produto VE.Bus Único

Para conectar um produto VE.Bus, pode usar uma das portas VE.Bus da parte posterior do CCGX. Ambas as portas são idênticas, podendo usar qualquer uma. Use um cabo RJ45 UTP normal; consulte a nossa tabela de preços.

Sistemas VE.Bus em paralelo, fase dividida e trifásicos

Para conectar vários produtos VE-Bus, configurados como um sistema em paralelo, de fase dividida ou trifásico, conecte o primeiro ou o último produto VE.Bus na cadeia a qualquer uma das portas VE.Bus na parte posterior do CCGX. Use um cabo RJ45 UTP normal; consulte a nossa tabela de preços.

Os sistemas formados por cinco ou mais produtos VE.Bus, conectados a um CCGX com o número de série HQ1628 ou inferior requerem o dongle CCGX para grandes sistemas VE.Bus (Número de Produto: BPP900300100).

Sistemas VE.Bus com baterias de lítio e um VE.Bus BMS

Combinar o CCGX com um Controlo Digital Multi

É possível conectar um CCGX e um Controlo Digital Multi a um sistema VE.Bus. A capacidade de Ligar, Desligar ou de definir como Apenas Carregador através do CCGX vai ser desativada. O mesmo se aplica ao limite da corrente de entrada: quando existe um Controlo Digital Multi no sistema, este limite configurado no painel de controlo corresponde à definição principal e não será possível alterá-lo no CCGX.

Conectar vários sistemas VE.Bus a um CCGX

Apenas um sistema VE.Bus pode ser conectado nas portas VE.Bus da parte posterior de CCGX. A forma profissional de monitorizar mais sistemas é adicionar um segundo CCGX

Se precisar de conectar mais de um sistema ao mesmo CCGX, utilize um MK3-USB. A funcionalidade será limitada:

Em alternativa, pode ser utilizada a interface VE.Bus para VE.Can (ASS030520105). Acrescente um para cada sistema adicional. Tenha em conta que não o recomendamos; esta interface é um produto não aprovado. Certifique-se de que a rede VE.Can está completa e alimentada. Para alimentar a rede VE.Can, consulte a P17 no nosso livro branco de comunicação de dados.

Funções adicionais proporcionadas por um dispositivo GX para os produtos VE.Bus

Um dispositivo GX ligado à Internet permite uma configuração remota através do Portal VRM. Consulte o manual Remote VE.Configure para obter mais informação, os requisitos do sistema e os passos específicos para aceder a esta função.

O dispositivo GX ligado à Internet também permite atualizar remotamente o «firmware» dos produtos VE.Bus. Para obter mais informação, consulte o manual de atualizações do «firmware» remota do VE.Bus.

Todos os tipos de medidor de energia podem ser atribuídos à função de medidor CA. Isto por ser realizado em Definições → Medidores de Energia → [o_seu_medidor_energia] → menu de Função, onde pode escolher entre Rede elétrica, Inversor PV, Gerador e Medidor CA. Com o medidor CA selecionado, a carga pode ser visualizada na lista de Dispositivos e no VRM nos widgets avançados.

A ligação direta com um cabo VE.Direct está limitada ao número de portas VE.Direct no dispositivo (consulte Resumo das Ligações). Existem dois tipos de cabo VE.Direct disponíveis:

Os cabos VE.Direct têm um comprimento máximo de 10 m. Não é possível prolongá-los. Se for necessário um comprimento superior, utilize uma interface VE.Direct para USB com um cabo de extensão USB ativo.

Também é possível utilizar a interface VE.Direct para VE.Can, mas esta solução apenas funciona com o BMV-700 e o BMV-702. Não funciona com o BMV-712, os carregadores solares MPPT e os Inversores com uma porta VE.Direct. Consulte o seguinte parágrafo para obter mais informação sobre a interface VE.Can.

Ligar mais dispositivos VE.Direct ao seu Color Control GX que o número de portas VE.Direct

Em primeiro lugar, não se esqueça de que o número máximo de dispositivos VE.Direct que podem ser ligados depende do próprio dispositivo GX e que está limitado pela potência do CPU. Também pode ser reduzido para sistemas muito complexos, como vários inversores PV CA ou inversores-carregadores sincronizados, etc. Deste modo, a conceção do sistema deve incluir uma tolerância adicional. A forma como estão conectados, por VE.Direct, por USB ou por USB hub, não altera este máximo. Consulte na gama de produtos Victron GX o limite máximo em todos os dispositivos GX.

Para o CCGX, o limite são cinco.

Opções para ligar mais produtos VE.Direct que as portas VE.Direct disponíveis:

Notas sobre MPPT VE.Direct antigos

Para conectar um produto a uma porta VE.Can, use um cabo RJ45 UTP normal (disponível com conectores retos e curvos).

Não se esqueça de terminar a rede VE.Can em ambas as extremidades com um terminal VE.Can. Uma bolsa com dois terminais é fornecida com cada produto VE.Can. Também estão disponíveis separadamente.

Outras considerações:

Os seguintes produtos VE.Can também suportam a função VictronConnect-Remote (VC-R) – Configuração e monitorização por VRM. Leia o manual VictronConnect para obter mais detalhes.

O Color Control GX tem uma interface VE.Can que está isolada eletricamente.

A porta VE.Can deve ser utilizada com produtos VE.Can Victron (e compatíveis com a Victron), como os MPPT VE.Can, Skylla-IP65, Lynx Shunt VE.Can e Lynx Smart BMS. Pode encadear estes dispositivos VE.Can de 250 kbit/s juntos neste barramento. Deve ser terminada em ambas as extremidades com os terminais VE.Can incluídos.

Pode definir a porta VE.Can de 250 kbit/s a 500 kbit/s (ou uma de várias outras velocidades ou perfis CAN-bus para outras aplicações CAN-bus) na Lista de dispositivos → Definições → Serviços → Porta VE.Can 1/2 → Perfil CAN-bus da consola remota.

Por defeito, a VE.Can está configurada para 250 kbit/s e a BMS-Can (se existir) para 500 kbit/s.

Outros tipos de baterias e de BMS podem alegar compatibilidade com a BMS-Can ou a VE.Can, mas se não estiverem na lista de compatibilidade da bateria, então o respetivo funcionamento não foi ensaiado e confirmado pela Victron.

Um outro possível elemento de confusão é a existência de alguns produtos BMS no mercado que utilizam um perfil CAN-bus-BMS a 250 kbit/s. Estes produtos BMS apenas podem ser ligados à porta VE.Can e devem ser configurados igualmente com estas definições (VE.Can e CAN-bus BMS (250 kbit/s)) no menu de serviços para a porta VE.Can. Podem ser utilizados com a mesma ligação «daisy chain» do cabo que outros dispositivos VE.Can.

O inversor RS, o inversor RS Solar e o Multi RS têm interfaces VE.Direct e VE.Can. Nestes produtos específicos, só é possível ligar um dispositivo GX através da interface VE.Can. Não é possível ligar um dispositivo GX através da interface VE.Direct.

A «interface» VE.Direct nestes produtos específicos é utilizada apenas para ligar um adaptador VE.Direct para USB de programação.

Esta restrição não se aplica ao MPPT RS, que pode ser ligado a um dispositivo GX através da VE.Direct ou de VE.Can.

Consulte a página de produto do adaptador do emissor do depósito resistivo VE.Canpara obter informação sobre o adaptador.

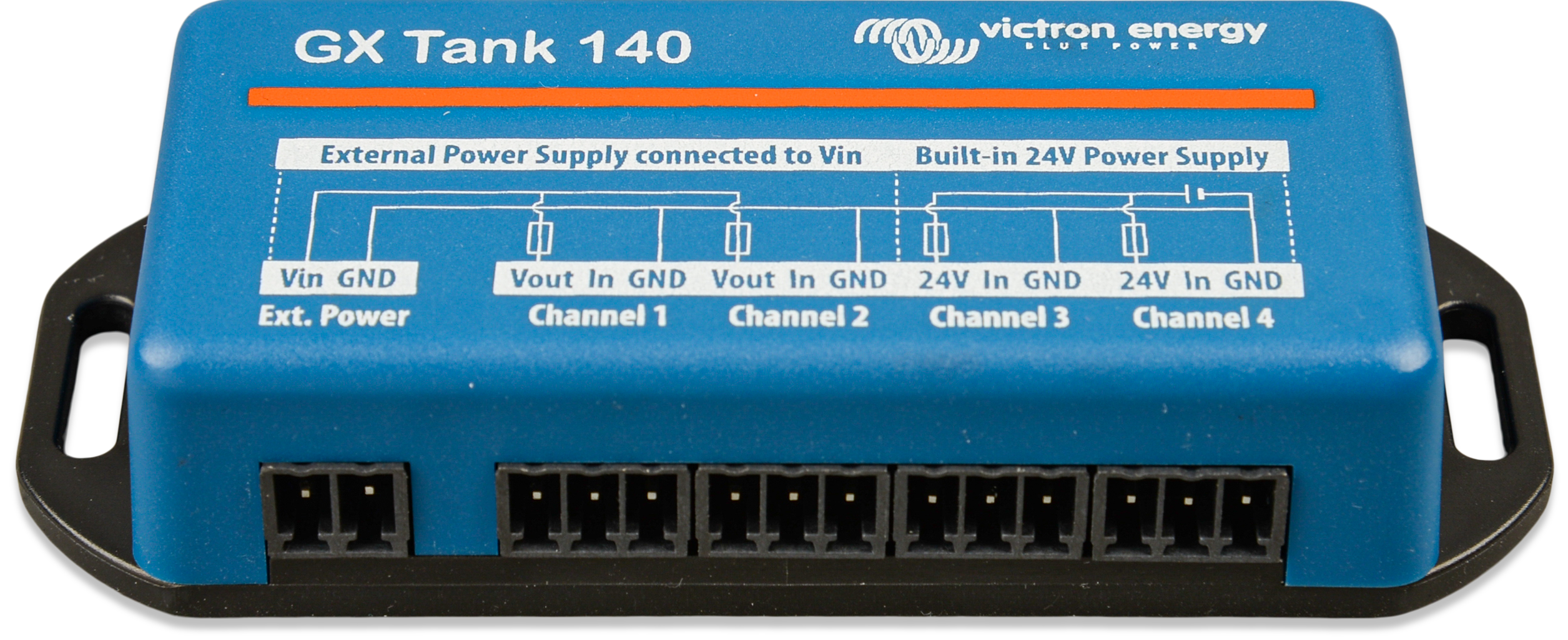

O GX Tank 140 é um acessório para a nossa gama de produtos de monitorização do sistema GX.

Obtém as leituras de até quatro sensores de nível do depósito.

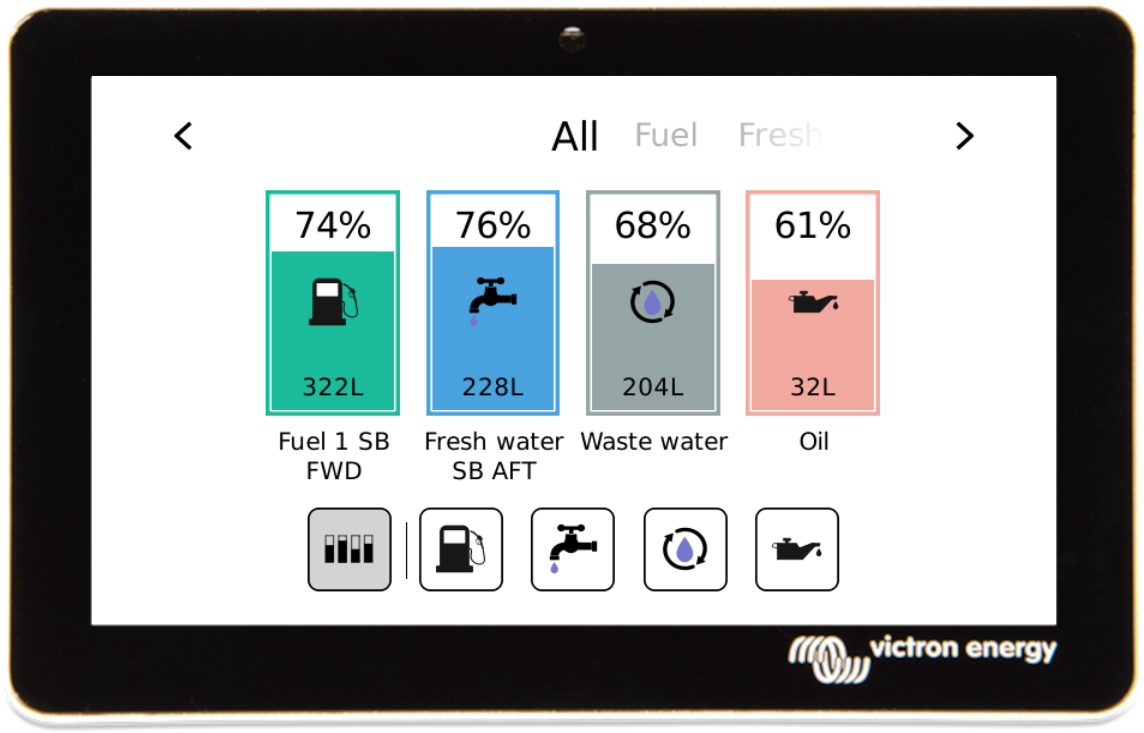

Os níveis dos depósitos podem ser lidos localmente no sistema, bem como remotamente através do nosso portal VRM.

O GX Tank 140 é compatível com emissores de corrente (4 mA a 20 mA), bem como com emissores de tensão (0 V a 10 V). A ligação ao dispositivo GX é feita através de USB, que também permite alimentar o GX Tank: não são necessários mais cabos de alimentação.

Para simplificar a cablagem do emissor do depósito, duas das quatro entradas proporcionam uma fonte de alimentação de 24 V para alimentar o emissor. A utilização dos outros dois canais requer uma fonte de alimentação externa e existe uma alimentação no terminal juntamente com saídas de fusíveis que a proporciona.

Os limites superior e inferior são configuráveis, para permitir a utilização de emissores que proporcionem apenas uma parte da escala, por exemplo, de 0 V a 5 V.

Para aplicações marítimas, o dispositivo GX pode transmitir estes níveis do depósito na rede NMEA 2000 para serem captados por outros ecrãs, como um MFD.

A página de produto do GX Tank 140 inclui a ligação para a documentação completa deste produto.

O VM-3P75CT Energy Meter é um dispositivo normalizado para medir a potência e a energia de uma aplicação monofásica ou trifásica, por exemplo, na caixa de distribuição ou para medir a saída de um inversor PV, um gerador CA ou a saída de um inversor e inversor/carregador. O medidor de energia calcula os valores de energia de cada fase e transmite-os através de VE.Can ou Ethernet mediante uma taxa elevada.

Dispõe de portas Ethernet e VE.Can integradas para realizar a ligação a um dispositivo GX e os transformadores de corrente de núcleo dividido permitem uma instalação fácil e rápida sem modificar as ligações elétricas existentes. Os dados são visualizados num dispositivo GX, como o Cerbo GX ou Ekrano GX , bem como na aplicação VictronConnect e no nosso portal VRM.

Configure e configure o VM-3P75CT conforme descrito no manual do medidor de energia. Quando fizer isto, certifique-se de que o medidor de energia está ligado à mesma rede local que o dispositivo GX.

Os seguintes passos não são necessários se o medidor de energia for ligado ao dispositivo GX através da VE.Can; isto é plug-and-play (ligação rápida). Se o medidor de energia estiver conectado através de Ethernet, precisa de ser ativado após a instalação inicial:

No menu de dispositivo GX, aceda a Definições → Dispositivos Modbus TCP/UDP → Dispositivos Detetados e ative o medidor de energia detetado; está desativado por defeito quando for instalado e ativado pela primeira vez.
O VM-3P75CT torna-se então visível na Lista de Dispositivos e pode ser controlado e monitorizado a partir daqui. Para obter mais detalhes, consulte o manual do medidor de energia.

A estação de carregamento EV e estação de carregamento EV NS com as suas capacidades de carregamento trifásico e monofásico integra-se perfeitamente no ambiente Victron com a ligação ao dispositivo GX através de WiFi e permite uma utilização e controlo simples através de Bluetooth e da aplicação VictronConnect.

Configure e defina a EVCS conforme descrito no manual da estação de carregamento de EV. Quando fizer isto, certifique-se de que, em primeiro lugar, a comunicação do dispositivo GX está ativada e, em segundo, a estação de carregamento EV está ligada à mesma rede local que o dispositivo GX.

Em seguida, o Modbus TCP e o dispositivo detetado devem ser ativados no dispositivo GX:

No menu de dispositivo GX, aceda a Definições → Serviços → Modbus TCP e ative o Modbus TCP.
Em seguida, aceda a Definições → Dispositivos Modbus TCP/UDP → Dispositivos detetados para ativar a EVCS detetada. Tenha em atenção que as estações de carregamento EV ligadas ao dispositivo GX antes de uma atualização do firmware do dispositivo GX para 3.12 serão ativadas automaticamente. No entanto, os dispositivos adicionados recentemente têm de ser ativados de forma manual através deste menu.
A EVCS torna-se então visível na Lista de Dispositivos e pode ser controlada e monitorizada a partir daqui. Para obter mais detalhes, consulte o manual EVCS.
