Manual da Bateria Lithium Battery Smart

Se, por um motivo específico, o procedimento de carga inicial precisar ser realizado sem um BMS, este é o procedimento. Este procedimento serve apenas para carregar uma bateria única. Por favor, tenha em atenção que isso não é algo que recomendámos porque este processo é arriscado. Este procedimento só deve ser realizado sob supervisão constante. Deve estar aberta uma sessão contínua da aplicação VictronConnect para monitorizar permanentemente as tensões das células. As tensões das células podem aumentar muito rapidamente à medida que se aproximam da carga total, portanto, a pessoa que está a supervisionar pode precisar de intervir imediatamente para evitar um cenário perigoso de sobretensão da célula. Uma célula nunca deve exceder 4 V.

Carga inicial sem a utilização de um BMS

Procedimento de carregamento:

Introdução e quando utilizar este procedimento:

Após uma bateria ter sido descarregada de forma excessiva com tensões do terminal abaixo de 8 V ou 16 V para baterias de 12 V ou 24 V respetivamente, é necessário um procedimento especial de carga lenta para recuperar a bateria. Esse procedimento está detalhado no capítulo Tensão terminal muito baixa da bateria. Leia esse capítulo com atenção. Após uma descarga excessivamente profunda, pode acontecer que o microcontrolador não seja ligado corretamente. Este capítulo explica como corrigir esta situação mediante ciclos de energia no microcontrolador. Antes de abrir a bateria, siga cuidadosamente as instruções abaixo para ter certeza de que é realmente necessário realizar esse procedimento.

Tenha em atenção que as baterias nunca serão descarregadas a esse nível quando são instaladas e operadas corretamente. Certifique-se de que compreende o motivo e que corrige a instalação e/ou o funcionamento do sistema em conformidade.

Informámos que as informações contidas neste capítulo destinam-se a ajudar os instaladores ou as pessoas tecnicamente competentes a recuperar uma bateria de um estado de descarga excessivamente profundo no local, quando o envio da bateria para reparação é impraticável. Se estiver desconfortável com a realização deste procedimento, entre em contacto com um Centro de Assistência ou de Reparações da Victron que terá todo o gosto em fazê-lo por si. Mais uma vez, tenha em atenção que assim que as tensões da célula descerem abaixo de 2 V, o dano já ocorreu. Na melhor das hipóteses, a capacidade da bateria será visivelmente reduzida e no pior dos casos, a bateria precisará ser substituída.

Como reconhecer um microcontrolador bloqueado:

Primeiro, certifique-se de que o sistema cumpre os parâmetros operacionais:

Agora, comprove se o BMS ainda sinaliza as cargas e os carregadores para desconectar. Esta tabela detalha o que fazer para todos os BMS disponíveis

Por último, certifique-se de que a bateria não é visível na lista de dispositivos da VictronConnect. Se a bateria aparecer, o microcontrolador está a funcionar normalmente e não será necessário um ciclo de energia.

Procedimento de reinício do microcontrolador:

1		Ferramentas necessárias: Martelo de «nylon» ou borracha Raspador, cinzel ou chave de fendas Chave dinamométrica isolada M10 (a fita isoladora elétrica pode ser utilizada para isolar a boca e parte da chave) Fita isoladora elétrica
2		Remova a cablagem dos terminais da bateria. Remova as porcas hexagonais do terminal.

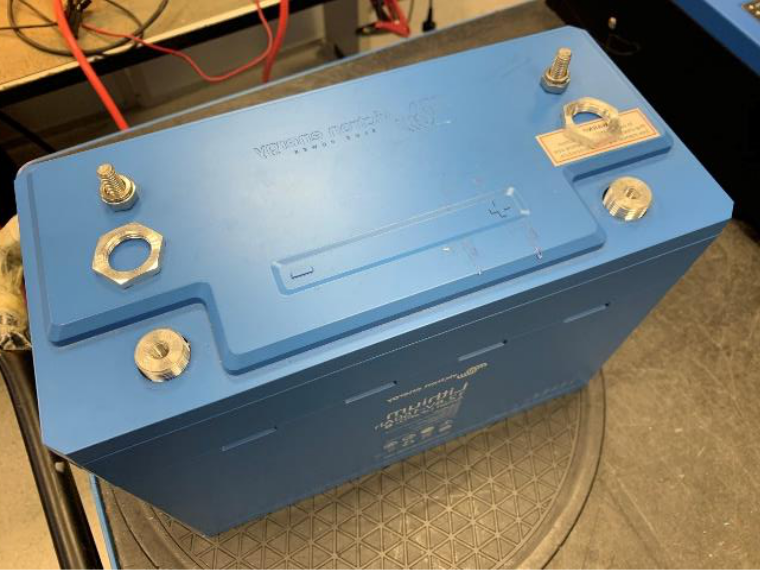

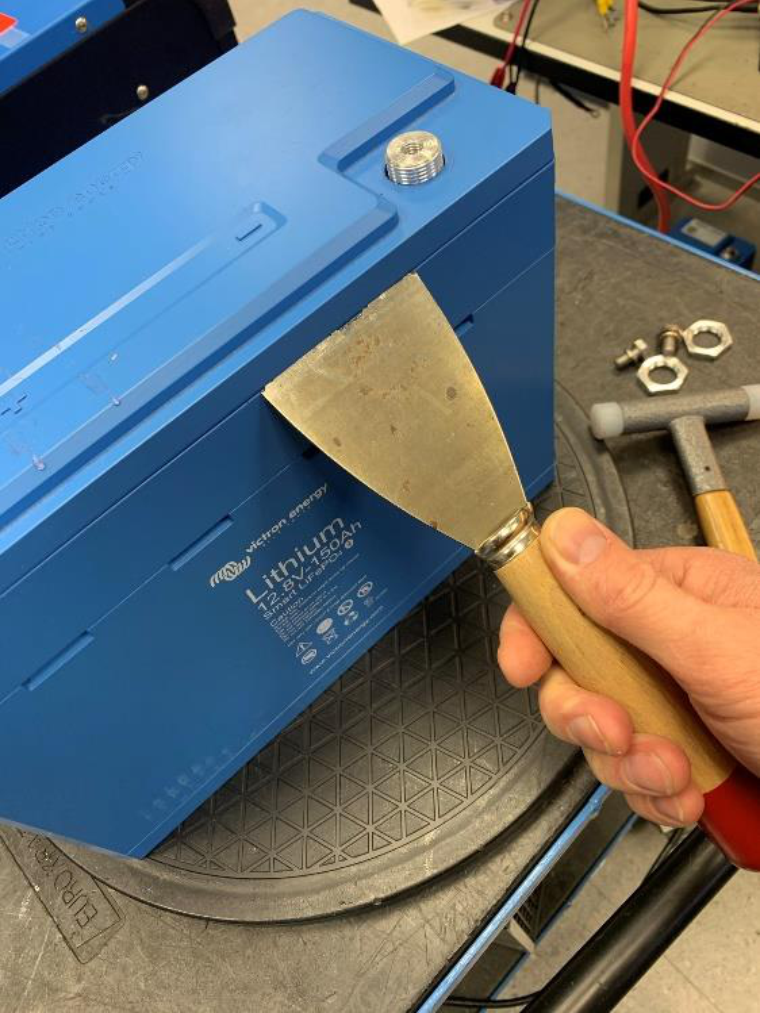

3		Desaperte cuidadosamente ou abra a tampa. Pode fazer isto com um raspador, uma chave de fendas ou um cinzel. Quando ranger, significa que está solta. Depois continue até ficar completamente solta.

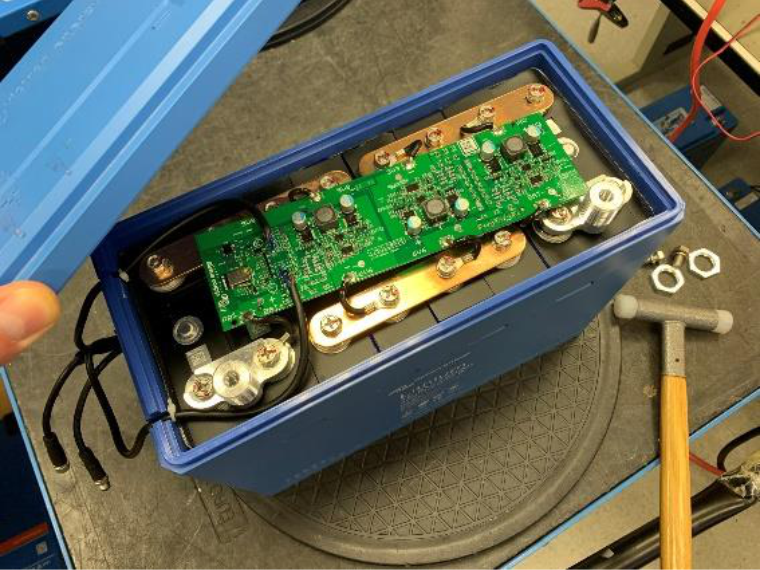

4		Remova a tampa superior.

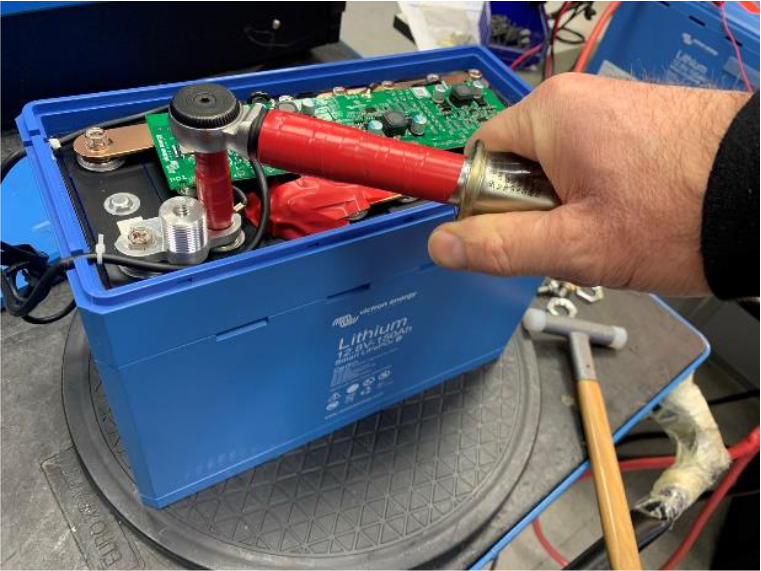

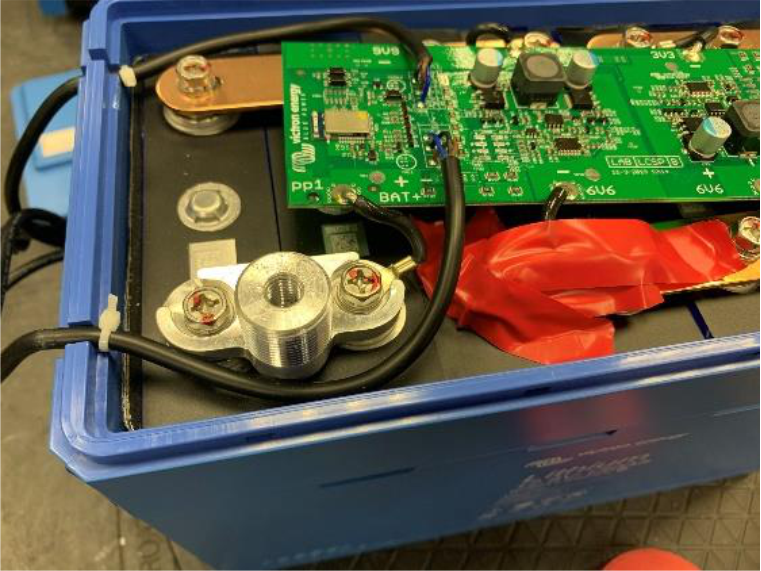

5		Isole o terminal de barramento negativo, localizado ao lado do terminal de bateria positivo. Pode fazer isto revestindo o barramento com fita isoladora elétrica. Veja a fita vermelha na imagem da esquerda. Aviso A fita isoladora elétrica é uma precaução para evitar um possível curto-circuito entre o terminal de bateria positivo e o barramento negativo.

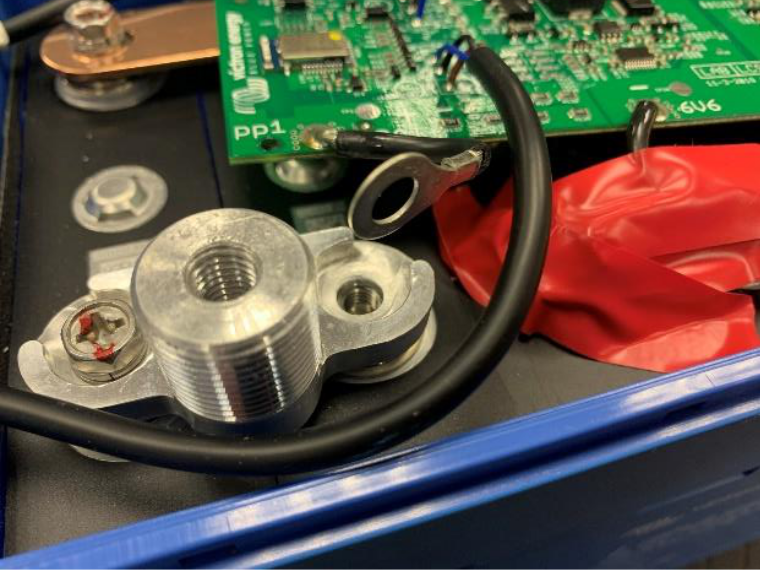

6		Desaperte e retire o parafuso que prende o olhal do cabo da placa de circuitos positiva.
7		Deixe este olhal desligado durante alguns segundos.
8		Volte a instalar o olhal do cabo da placa de circuitos positiva e o parafuso. Aperte o parafuso para o binário de 10 Nm. Retire a fita isoladora elétrica.
9		Volte a colocar a tampa na bateria. Reinstale as porcas hexagonais do terminal. Reinstale a cablagem dos terminais da bateria.

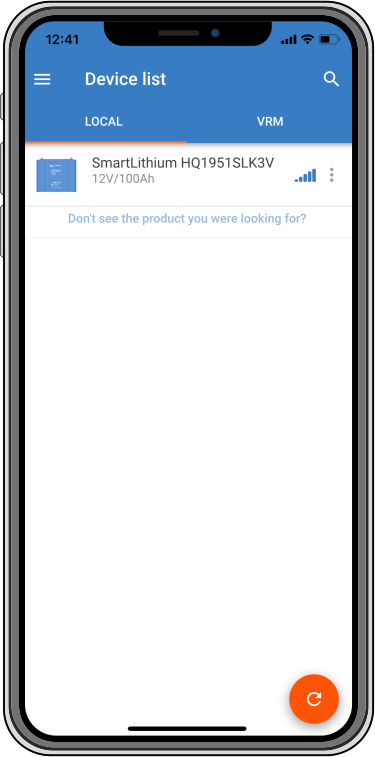

10		Comprove se o BMS está a autorizar a ligação das cargas e dos carregadores à bateria. Comprove se a bateria aparece na lista de dispositivos da aplicação VictronConnect*. Se o BMS autorizar as cargas e os carregadores, o procedimento foi bem-sucedido. *Lembre-se de que a bateria pode não aparecer na lista de dispositivos por o Bluetooth ter sido desativado. Consulte o capítulo Problemas do VictronConnect para obter mais informações.

Porque é necessário equilibrar a célula

Embora tenham sido cuidadosamente selecionadas durante o processo de produção, as células da bateria não são 100 % idênticas. Portanto, quando estão em ciclo, algumas células serão carregadas ou descarregadas antes das outras células. Essas diferenças aumentarão com o tempo se as células não forem equilibradas regularmente.

Quando é totalmente carregada, a corrente através de uma célula de lítio é quase zero. As células descompensadas não continuam a ser carregadas, exceto se receberem «ajuda» da eletrónica de equilíbrio das células.

Como funciona o equilíbrio das células

A bateria integra um equilíbrio das células «ativo» e «passivo», que garante que todas as células serão equilibradas. A tensão da célula é monitorizada, e, se for necessário, a energia vai ser movida da(s) célula(s) com a tensão mais elevada para as células com uma tensão inferior. Este processo continua até que todas as tensões das células não apresentem mais de 0,01 V entre si.

Quando ocorre a compensação das células

O equilíbrio das células «ativo» começa quando a primeira célula atinge 3,3 V ou menos no caso das baterias gravemente desequilibradas.

O equilíbrio das célula «passivo» ocorre geralmente quando as tensões da célula são de 3,50 V. Isto pode acontecer apenas durante a fase de absorção da carga, pois durante esta fase, a tensão de carga (14,2 V ou 28,4 V) é suficientemente elevada para permitir que as células atinjam uma tensão suficientemente elevada para corrigir as diferenças menores entre as células.

O processo de equilíbrio da célula termina quando todas as células tiverem atingido a tensão de 3,55 V e a corrente de carga for inferior a 1,5 A. O equilíbrio está completo quando a tensão de carga diminuir ainda mais.

Como garantir que a bateria se mantém equilibrada

Recomenda-se um período de absorção fixo de 2 horas para as baterias de lítio, para que haja tempo suficiente para que ocorra o equilíbrio das células. É importante carregar totalmente a bateria regularmente. Isso faz com que a bateria passe tempo suficiente na fase de absorção. Uma carga completa uma vez por mês deve ser suficiente. No entanto, há algumas aplicações em que as células ficam desequilibradas mais rapidamente do que o normal. Por exemplo, quando o sistema é usado com mais intensidade ou se o banco de baterias for composto por várias baterias em série. Para garantir uma bateria bem equilibrada, é necessária uma carga completa semanal para:

Não é possível acelerar o processo de equilíbrio das células

Tenha em conta que uma tensão de carga mais alta não acelera o processo de compensação da célula. As células são carregadas por corrente e não por tensão. A introdução de corrente numa célula vai fazer com que a tensão aumente no tempo, mas isto é um processo fixo. Aplicar mais tensão não o vai acelerar. Além disso, a velocidade de compensação é determinada pela corrente máxima (1,8 A) dos circuitos de compensação ativos e passivos.

Como monitorizar o estado do equilíbrio das células

Utilize a aplicação VictronConnect para monitorizar o estado de equilíbrio das células. A aplicação vai indicar quatro estados de equilíbrio:

Desconhecido Compensação Equilibrado Desequilibrado

Informação sobre a compensação das células. Da esquerda para a direita: desconhecido, a compensar, equilíbrio e desequilíbrio.
